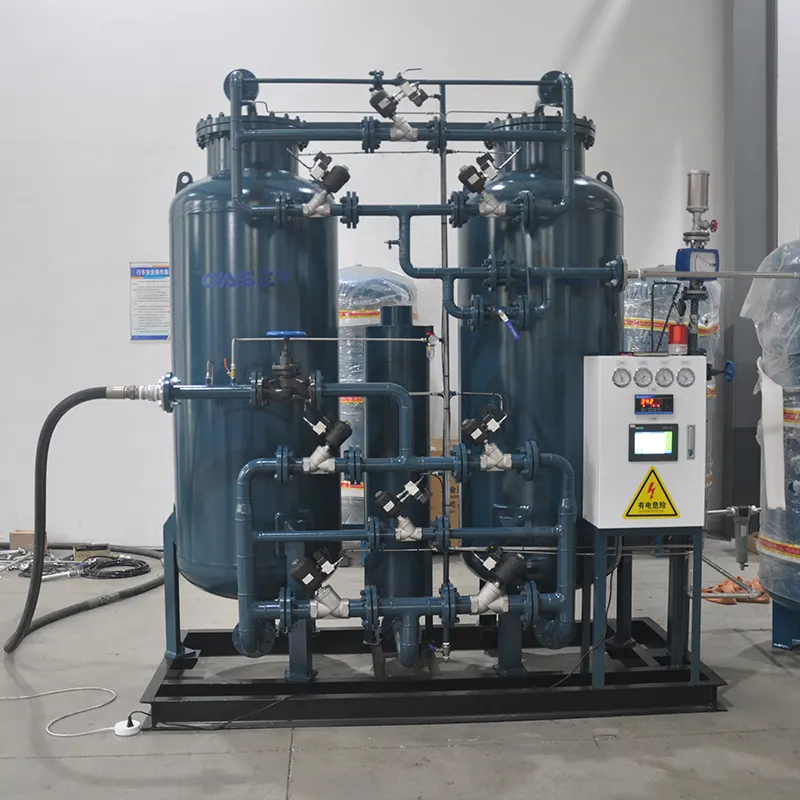

مولد نیتروژن صنعتی PSA برج دوقلو بزرگ

ژنراتور نیتروژن صنعتی برج دوقلو PSA توسط تامین‌کننده فناوری GSE ماژول‌های پیش تصفیه، جداسازی، تحویل تثبیت‌شده و کنترل هوشمند را در یک پلت‌فرم ادغام می‌کند و ظرفیت بار قوی و محدودیت‌های عملیاتی بالا را ارائه می‌کند و آن را به راه‌حل تجهیزات کامل ترجیحی برای پایگاه‌های صنعتی بزرگ تبدیل می‌کند که ایستگاه‌های عرضه گاز مستقل خود را ایجاد می‌کنند.

در طراحی کلی معماری خود، ژنراتور نیتروژن صنعتی برج دوقلو PSA به طور کامل شرایط عملیاتی دنیای واقعی از جمله عملیات مداوم سنگین، انتقال خط لوله در فواصل طولانی و محیط‌های پیچیده کارخانه را در نظر می‌گیرد. دارای یک پیکربندی یکپارچه نصب شده روی لغزش با راه اندازی کامل سیستم که در کارخانه تکمیل شده است. این تجهیزات نیازی به مونتاژ پیچیده در محل ندارد - پس از قرار گرفتن و اتصال به تاسیسات، آماده بهره برداری است. این دستگاه برای سناریوهای صنعتی پر تقاضا شامل سطوح بالای گرد و غبار، محدوده دمایی وسیع و نوسانات بار قابل توجه است. ما مجموعه تجهیزات کامل و خدمات اجرای پروژه را به گروه های تولیدی در مقیاس بزرگ، پیمانکاران عمومی مهندسی و اپراتورهای پارک در سراسر جهان، با پشتیبانی از بررسی وضعیت در محل و اجرای آزمایشی تجهیزات، ارائه می دهیم.

اصل عملیات سیستم

مولد نیتروژن صنعتی برج دوقلو PSA از هوای محیط به عنوان ماده اولیه استفاده می کند که ابتدا از یک ماژول تصفیه ترکیبی چند مرحله ای عبور می کند تا به طور متوالی رطوبت، بخار روغن و ذرات جامد را برای پیش تصفیه منبع گاز حذف کند. مولد نیتروژن صنعتی برج دوقلو PSA در مقیاس بزرگ به جداسازی فیزیکی اکسیژن-نیتروژن از طریق سوئیچینگ فشار دینامیکی دست می یابد. دو برج جذب به طور متناوب بین جذب تحت فشار و چرخه بازسازی کاهش فشار قرار می گیرند: یکی از برج ها، تحت فشار بالا، اکسیژن را حفظ می کند و نیتروژن واجد شرایط را برای خروجی تحویل می دهد، در حالی که برج دیگر به طور همزمان تحت فشار و دفع برای بازیابی فعالیت جاذب قرار می گیرد. این دو واحد در چرخه‌های بدون وقفه عمل می‌کنند و فرآیند تولید گاز حلقه بسته را تشکیل می‌دهند که به طور کامل توسط مجموعه‌های شیر هوشمند و سیستم‌های کنترل مدیریت می‌شود و نیازی به مداخله دستی نیست.

برنامه های کاربردی و مشتریان هدف

نیتروژن تولید شده به طور گسترده در سناریوهای صنعتی سنگین، از جمله عملیات حرارتی فلز، خنثی سازی ذخیره سازی مواد شیمیایی خطرناک، پاکسازی و حفاظت خط لوله، تولید لاستیک و پلاستیک در مقیاس بزرگ، عملیات پشتیبانی معدن، و حفاظت از تعمیر و نگهداری دیگ بخار قابل استفاده است. با نرخ جریان بالا و پایداری قوی، نیازهای گاز همزمان خطوط و مناطق مختلف تولید را برآورده می کند. مشتریان اصلی شامل گروه‌های تولیدی در مقیاس بزرگ، شرکت‌های مدیریت پارک‌های صنعتی، پیمانکاران مهندسی بین‌المللی، شرکت‌های بهره‌برداری صنعتی گاز، و سازمان‌های عمده تهیه تجهیزات خارج از کشور هستند. این سیستم را می توان با افزودن واحدهای اضافی بر اساس مصرف کل گاز، فاصله تحویل و طبقه بندی های محیطی به طور انعطاف پذیر مقیاس کرد - که امکان گسترش شبکه تک ایستگاهی یا شبکه چند ایستگاهی را فراهم می کند.

نکات برجسته محصول اصلی

1. تولید چرخه ای با ظرفیت بالا - حمایت از تولید مستمر در سطح کارخانه

ژنراتور نیتروژن صنعتی برج دوقلو PSA دارای حجم برج و مسیرهای جریان بهینه شده است، خروجی گاز کافی را از یک واحد با پشتیبانی از شبکه چند واحدی موازی و توسعه ارائه می دهد. عملیات متناوب برج های دوقلو زمان توقف بازسازی را حذف می کند و تامین گاز مداوم و پایدار 7×24 را فراهم می کند. فرآیند سوئیچینگ برج جریان هوا را بدون نوسانات قابل توجه در فشار یا غلظت گاز حفظ می کند - که کاملاً با ریتم تولید بدون وقفه تأسیسات در مقیاس بزرگ مطابقت دارد.

2. کنترل هوشمند متمرکز - عملیات کارآمد و کم تعمیر و نگهداری

این سیستم مجهز به یک سیستم کنترل قابل برنامه ریزی توزیع شده و یک کنسول کنترل اصلی مستقل، مدیریت لایه ای را در سطوح تک برج، تک واحدی و کل ایستگاه امکان پذیر می کند. به طور مداوم داده های عملیاتی را جمع آوری می کند، به طور خودکار شرایط عملیاتی را ثبت می کند، و هشدارهای پیشگیرانه را برای ناهنجاری های فشار، نشت خط لوله، انحرافات پارامترها و سایر مسائل ارائه می دهد. نظارت از راه دور و مشاهده وضعیت پشتیبانی می شود، که به میزان قابل توجهی نیاز کارکنان در محل را کاهش می دهد.

3. طراحی کارآمد انرژی - هزینه های عملیاتی بلند مدت قابل کنترل

این سیستم دارای ساختارهای بازیابی فشار باقیمانده است که به طور موثر فشار هوای باقیمانده را در حین کاهش فشار برج بازیابی می کند و در مقایسه با واحدهای معمولی با همان مشخصات، صرفه جویی در انرژی قابل توجهی را به دست می آورد. اجزای شیر اصلی، مجموعه‌های آب‌بندی و مواد جاذب همگی از درجه‌های سنگین صنعتی هستند که عمر مفید و چرخه‌های جایگزین طولانی‌تری را ارائه می‌دهند. در مقایسه با مدل‌های گاز برون‌سپاری، تولید در محل مزیت‌های هزینه جامع برجسته‌ای را در سناریوهای مصرف گاز در مقیاس بزرگ ارائه می‌کند.

تضمین کیفیت و انطباق

تمام اجزای تحمل فشار مولد نیتروژن صنعتی برج دوقلو PSA بر اساس استانداردهای فعلی مخازن تحت فشار ساخته می شوند و تمام اتصالات جوشی تحت آزمایش غیر مخرب (NDT) قرار دارند. هوابندی و مقاومت فشار مورد به مورد تأیید می شود. خطوط لوله داخلی از لوله های صنعتی ضخیم شده با اتصالات چند آب بندی ساخته می شوند که از نظر ساختاری نگرانی های مربوط به نشت را از بین می برد. هر واحد، پس از تکمیل، تحت یک دوره آزمایشی مداوم 72 ساعته با بار کامل قرار می گیرد و تنها پس از بازرسی تمام پارامترها برای تحویل آزاد می شود. مدارک جامع کیفیت و گواهینامه های مخازن تحت فشار با هر محموله ارائه می شود که شرایط پذیرش پروژه های صنعتی را در داخل و خارج از کشور برآورده می کند.

سناریوهای کاربردی توسعه یافته

فراتر از حفاظت از تولید صنعتی معمولی، این سیستم همچنین برای موارد زیر مناسب است:

- عملیات تزریق نیتروژن میدان نفت و گاز

- حفاظت آب بندی شده مزرعه مخزن در مقیاس بزرگ

- پاکسازی خطوط لوله صنعتی از راه دور

- محل نگهداری مواد شیمیایی خطرناک عایق آتش و انفجار

سیستم های متعددی را می توان ترکیب و شبکه کرد تا یک ایستگاه تامین گاز مرکزی منطقه ای ایجاد کند و نیتروژن را به طور یکنواخت به شرکت های فرعی اطراف برساند.

نصب و راه اندازی

ژنراتور نیتروژن صنعتی برج دوقلو GASET دارای یک ساختار یکپارچه نصب شده روی لغزش است. الزامات در محل محدود به یک پایه زمین باربر سخت شده، با پیش بینی فضای تهویه، نقاط اتصال تاسیسات و پایانه های منبع تغذیه است. پس از تعیین موقعیت واحد، فرآیند نصب شامل اتصال خط تامین هوای جلویی، خط لوله انتقال گاز اصلی نیروگاه و منبع تغذیه است و به دنبال آن تست فشار سیستم، کالیبراسیون پارامتر و راه اندازی یکپارچه - آماده برای عملیات رسمی و بدون نیاز به کارهای عمرانی عمده است.

استعلام و مشاوره

برای گروه‌های تولیدی در مقیاس بزرگ، پیمانکاران مهندسی، اپراتورهای پارک، و سازمان‌های تدارکاتی خارج از کشور علاقه‌مند به تولیدکننده نیتروژن صنعتی برج دوقلو PSA GASET، لطفاً کل نیازهای مصرف گاز، فاصله تحویل، طبقه‌بندی‌های محیطی و شرایط سایت را ارائه دهید. ما یک طرح پیکربندی سیستم جامع، طراحی شبکه خط لوله و یک نقل قول رسمی متناسب با نیازهای پروژه خاص شما ایجاد خواهیم کرد.

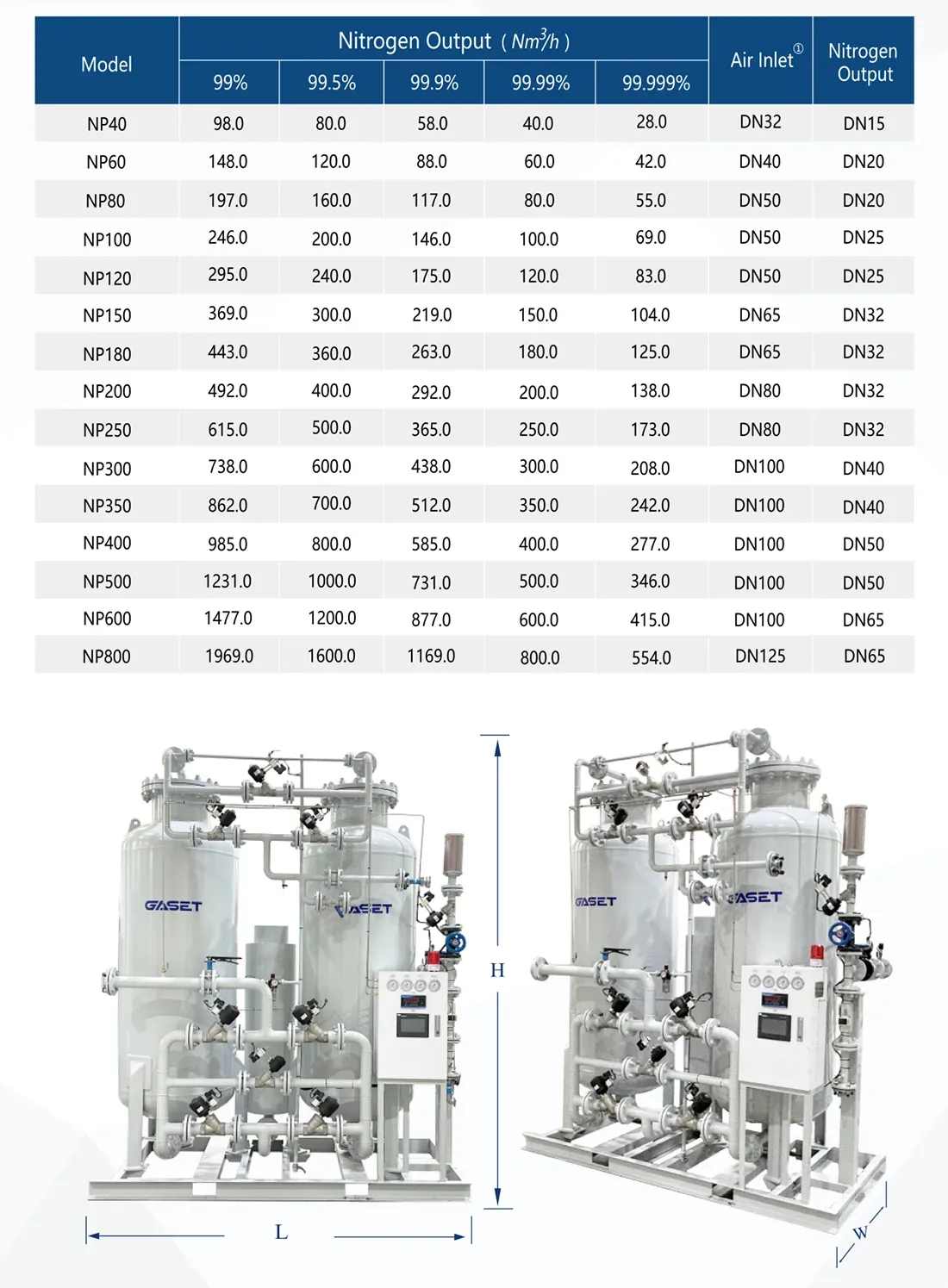

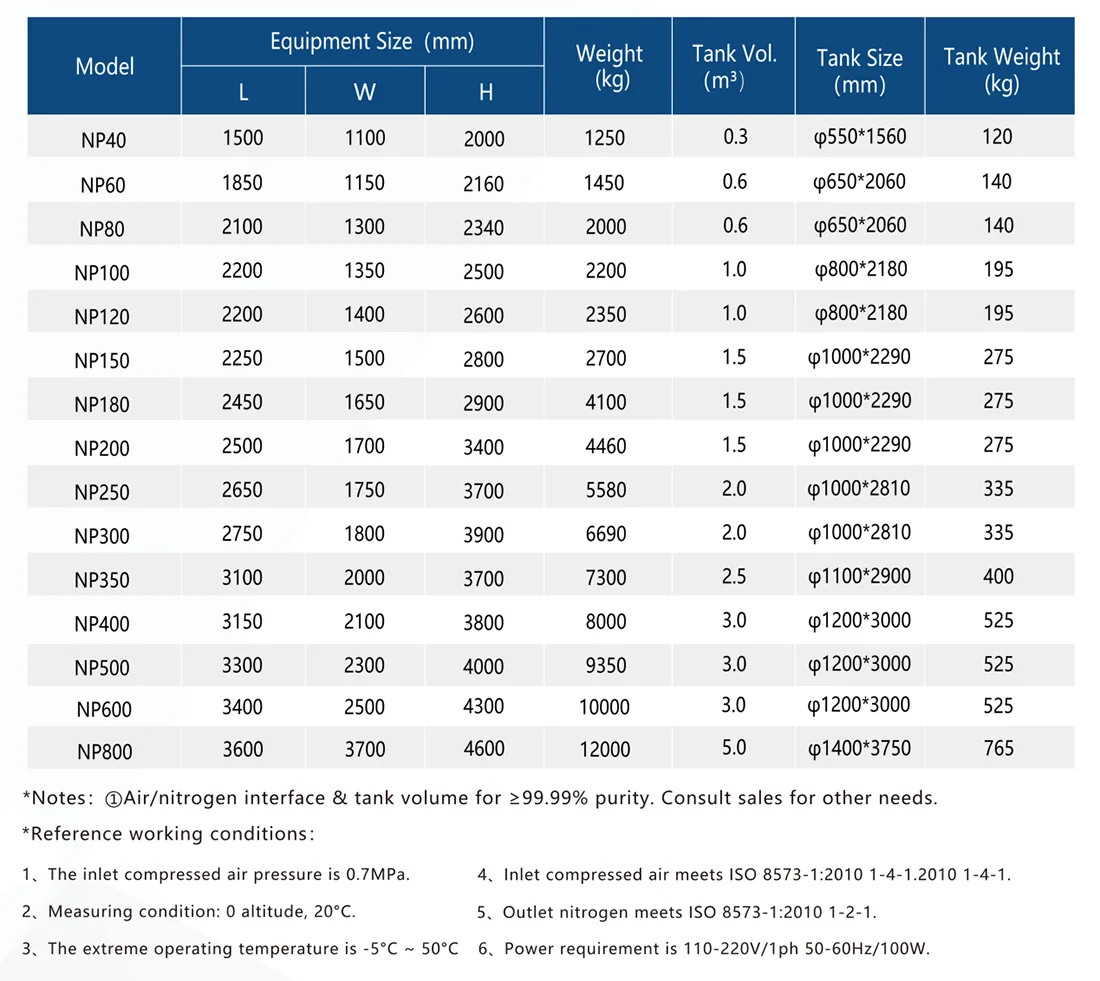

مشخصات فنی
