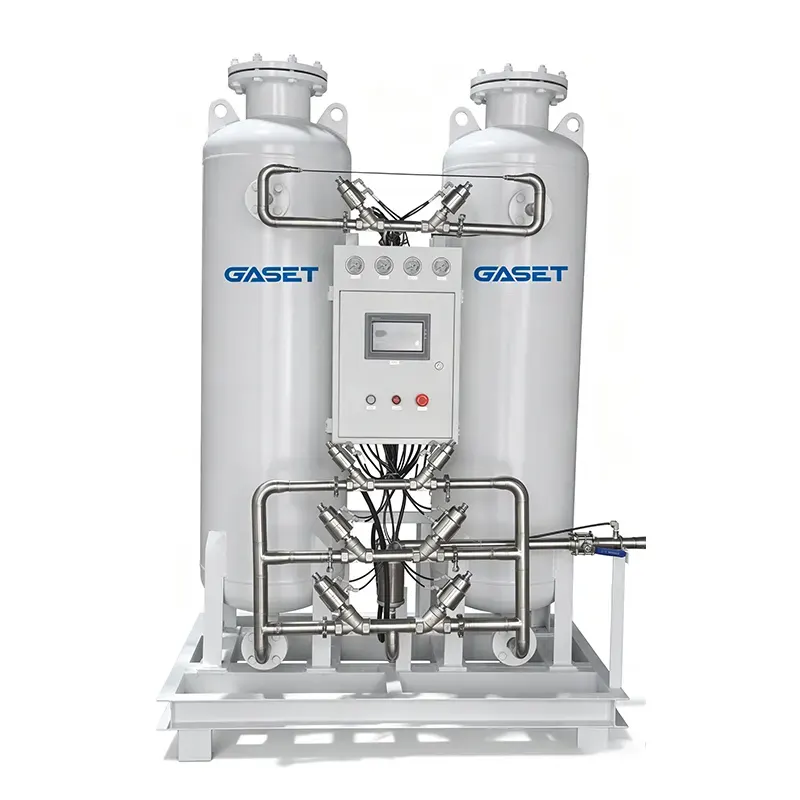

واحد تولید اکسیژن برج دوقلو PSA توسط کارخانه فناوری GSE، دو ستون جذب در شیفت های متناوب کار می کنند تا کل فرآیند غنی سازی اکسیژن تحت فشار و بازسازی دفع کم فشار را تکمیل کنند، هر گونه توقف مورد نیاز برای جایگزینی هوا را حذف کرده و نیازهای گاز خطوط تولید پیوسته را که در پیکربندی دو یا سه پیکربندی کار می کنند، کاملا برآورده می کنند. با استفاده از جداسازی فیزیکی هوا در دمای محیط، این سیستم مستقیماً اکسیژن غنی شده با درجه صنعتی را در محل تولید میکند و به طور موثر بر چالشهای مرتبط با تهیه خارجی سیلندرهای اکسیژن پرفشار و مخازن ذخیرهسازی اکسیژن مایع - از جمله هزینههای خرید مداوم، حملونقل در مسافتهای طولانی، و الزامات ایمنی سختگیرانه غلبه میکند.
واحد تولید اکسیژن PSA برج دوقلو هر دو مجموعه ستون های جذب هسته از فولاد کربنی ساخته شده اند که به طور خاص برای مخازن تحت فشار طراحی شده اند. کل مجموعه سیلندر کاملاً مطابق با استانداردهای ساخت تجهیزات ویژه ساخته شده است و پس از خروج از کارخانه تحت آزمایشات غیر مخرب دوگانه برای فشار هیدرواستاتیک و سفتی هوا قرار گرفته است. کل واحد به طور کامل از پیش کالیبره شده و در عرض 72 ساعت پس از عملیات بارگذاری کامل مداوم راه اندازی شده است. برای راه اندازی پایدار فقط نیاز به اتصال به خطوط لوله آب، برق و گاز دارد. سیستمهای کامل استاندارد شده برای کارخانههای تولید داخلی و بینالمللی، پیمانکاران مهندسی محیطزیست، و ارائهدهندگان خدمات مقاومسازی صرفهجویی در انرژی کوره ارائه میشوند، با بررسیهای محل در دسترس برای مطابقت با مشخصات تجهیزات با توجه به الزامات جریان خاص.
واحد تولید اکسیژن PSA با برج دوقلو مجهز به غربال مولکولی تولید اکسیژن مبتنی بر زئولیت صنعتی، این سیستم از تفاوت در نرخ جذب نفوذ بین مولکولهای نیتروژن و اکسیژن در هوا برای دستیابی به جداسازی اجزا استفاده میکند: یک ستون جذب در جایی که تحت شرایط سیکل مولکولی تحت فشار قرار میگیرد، استفاده میکند. سپس اکسیژن با خلوص بالا به نقاط مختلف کاربرد در محل توزیع می شود. به طور همزمان، ستون دیگری به حالت دفع فشار اتمسفر تغییر می کند، و اجازه می دهد نیتروژن جذب شده به تدریج همراه با گازهای خروجی آزاد شود و در عین حال ظرفیت جذب غربال مولکولی بازیابی شود.
|
مدل |
خروجی اکسیژن (Nm³/h) |
ورودی هوا |
خروجی اکسیژن |
|
|
90% |
93% |
|||
|
OP17 |
17.0 |
13.9 |
DN32 |
DN15 |
|
OP25 |
25.4 |
20.8 |
DN40 |
DN20 |
|
OP34 |
33.8 |
27.7 |
DN40 |
DN20 |
|
OP42 |
42.3 |
34.6 |
DN40 |
DN25 |
|
OP50 |
50.7 |
41.5 |
DN50 |
DN25 |
|
OP63 |
63.4 |
51.9 |
DN65 |
DN32 |
|
OP76 |
76.2 |
62.3 |
DN65 |
DN32 |
|
OP84 |
84.6 |
69.2 |
DN65 |
DN32 |
|
OP105 |
105.8 |
86.5 |
DN80 |
DN40 |
|
OP128 |
128.9 |
105.5 |
DN80 |
DN40 |
|
OP151 |
151.6 |
124.0 |
DN80 |
DN40 |
|
OP173 |
173.0 |
141.2 |
DN80 |
DN50 |
|
OP220 |
220.0 |
180.0 |
DN100 |
DN50 |
|
مدل |
اندازه تجهیزات (میلی متر) |
وزن (کیلوگرم) |
مخزن بافر اکسیژن |
||||
|
L |
W |
H |
اکسیژن تانک جلد. |
اندازه (میلی متر) |
وزن (کیلوگرم) |
||
|
OP17 |
1820 |
830 |
2000 |
1140 |
0.3 متر مربع |
φ550×1550 |
110 |
|
OP25 |
2000 |
900 |
2350 |
1430 |
0.6 متر مربع |
φ650×1950 |
164 |
|
OP34 |
2000 |
920 |
2520 |
1620 |
0.6 متر مربع |
φ650×1950 |
164 |
|
OP42 |
2040 |
990 |
2480 |
1930 |
1.0 متر مربع |
φ800×2130 |
225 |
|
OP50 |
2250 |
1050 |
2520 |
2460 |
1.0 متر مربع |
φ800×2130 |
225 |
|
OP63 |
2500 |
1150 |
2710 |
3010 |
1.5 متر مربع |
φ950×2250 |
262 |
|
OP76 |
2600 |
1150 |
3000 |
3390 |
1.5 متر مربع |
φ950×2250 |
262 |
|
OP84 |
2600 |
1250 |
2870 |
3810 |
1.5 متر مربع |
φ950×2250 |
262 |
|
OP105 |
2800 |
1600 |
3350 |
4960 |
2 متر مربع |
φ1000×2780 |
335 |
|
OP128 |
2820 |
1830 |
3800 |
5600 |
2 متر مربع |
φ1000×2780 |
335 |
|
OP151 |
3200 |
1950 |
3600 |
6410 |
3 متر مربع |
φ1200×2900 |
500 |
|
OP173 |
3200 |
1950 |
3550 |
6750 |
3 متر مربع |
φ1200×2900 |
500 |
|
OP220 |
3320 |
2000 |
3755 |
8580 |
4 متر مربع |
φ1400×2900 |
580 |
